Hoe meet ik de draairichting en doornmaat op?
Draairichtingen en doornmaat
Om de draairichtingen van uw deuren te bepalen zijn er wat trucjes. Er bestaan nogal wat misverstanden over welke draairichting is toegepast. Voor het aanschaffen van sloten en hang- en sluitwerk is het soms noodzakelijk dit wel te weten. Sinds 1962 is er een ISO normering vastgelegd die de verwarring dient te voorkomen. In Nederland werken we met de DIN norm, een oorspronkelijk Duitse norm. In deze normering wordt er gesproken over DIN links en DIN rechts.
De doornmaat is de afstand van de voorplaat van het slot tot het hart van de cilinder of het hart van het krukgat.
Wanneer is een deur linksdraaiend en wanneer is de deur rechtsdraaiend?

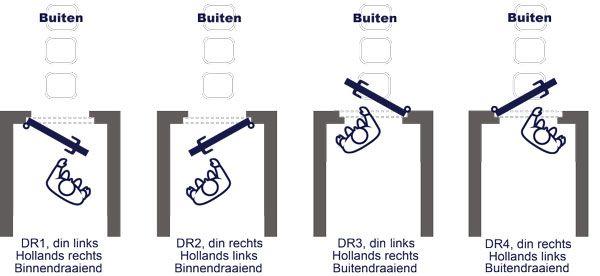

Bekijk onderstaande situatie. Sluit uw deur zoals bij DR1 of DR3 dan is uw deur Din Links. Sluit uw deur zoals bij DR2 en DR4, dan is uw deur Din Rechts.
Let op: Op onderstaande afbeelding wordt de situatie altijd van binnenaf bekeken!
De doornmaat opmeten

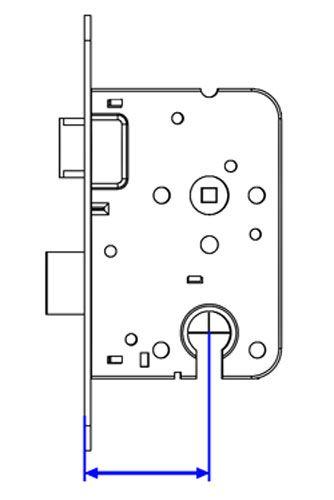

Bij een slot met losse buitencilinder meet je de afstand van de voorplaat van het slot tot het midden van het staartgat (aan de achterzijde van het slot).
Bij een slot met vaste buiten- cilinder meet je de afstand van de voorplaat van het slot tot het midden (ongeveer) van de cilinderkoker. De meest voorkomende doornmaten zijn 50mm en 60mm.
- - Oplegsloten en gewone, gangbare insteeksloten hebben doorgaans een doornmaat van 50 of 60mm.
- - Bij smalsloten en inbouwespagnoletten kan de doornmaat variëren van 15 tot 45mm (met 5mm oplopend).
- - De doornmaat van meerpuntssluitingen is gewoonlijk 55mm of 65mm.
In een enkel geval kun je te maken krijgen met een afwijkende doornmaat.

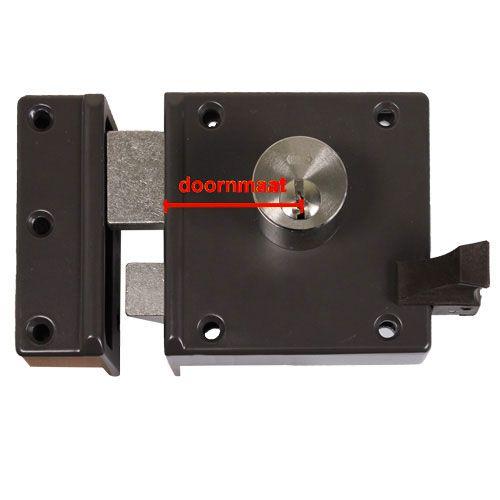

Onderstaand wordt weergegeven hoe de doornmaat wordt berekend voor respectievelijk een insteekslot en een oplegslot.
Links of rechts deurbeslag

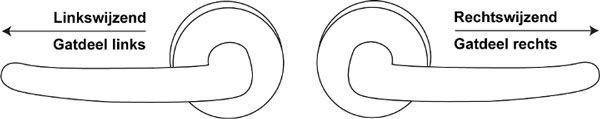

Bij het bestellen van deurklinken hebben we het over gatdeel links of gatdeel rechts. Indien de deurkruk naar rechts wijst spreken we over gatdeel rechts. Een linkswijzende deurkruk is vanzelfsprekend gatdeel links.
